ASSISTANT MOTIF D'HACHURES

Dans cet assistant, on se propose de créer des hachures à partir de polylignes.

Logiciel utilisé : TopoLisp LT 2.7 sous AutoCAD LT 2000

• Les hachures doivent être à l'intérieur de carrés. Ici, on ne construit qu'une hachure. Les cadres (carrés) sont dans les calques dont le nom sera repris dans le styliste. Pour cet exemple, la hachure va s'appeler « logo » : on trace un rectangle de 10x10 dans le calque de même nom : « logo ». Les motifs de hachures doivent être dans le calque « 0 ».

L'hachure créer dans cet exemple est un logo

• Dans le menu SI 2D/Hachures, cliquez sur « Création de motifs d'hachures »

• Laissez les paramètres par défaut : ils permettent d'optimiser les hachures, mais peuvent rendre également les hachures non conformes. Consultez la documentation.

• Sélectionnez à la fois le cadre et les motifs

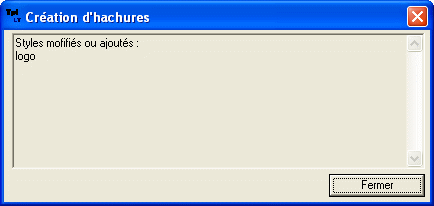

• TopoLisp LT indique les hachures créées : ici « logo »

• Nous allons essayer notre nouvelle hachure. Tout d'abord on trace un polygone (polyligne fermée), puis dans SI 2D/Hachures, cliquez sur « Toutes les hachures »

• Dans le choix de hachures, sélectionnez celle importée, ici « logo ». Si vous visualisez les hachures par images, il vous faudra créer celles des hachures importées : consultez la documentation du styliste.

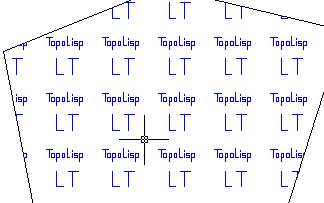

• Cliquez un point intérieur du polygone, et le résultat apparaît !
