Présentation




Vue d'ensemble


Colaration visée hors tolérance

Géoset, est disponible en version autonome, pour AutoCAD ou AutoCAD LT.

Il traite directement les données issues des carnets électroniques soit par calcul en bloc, soit par polygonales.
Une interface est disponible pour la plupart des formats du marché.

Ergonomie poussée. Vous disposez la vue en quelques clics : rotation, zoom, translation. Vous pouvez également faire apparaître les données à coté du schéma. La sélection de l'une d'elle, par exemple sur une station, la met en évidence sur le schéma. Le survol à l'aide de la souris des éléments graphiques, vous donne les détails dans la barre d'état, ...

Sélectionnez votre fichier et indiquez le modèle de corrections à appliquer : le schéma apparaît aussitôt. Geoset met en évidence par coloration les visées hors tolérances, aussi bien dans le schéma que dans le tableau des détails.

Travail en coordonnées réelles ou par schéma : vous déplacez alors les stations et références à l'aide de la souris. Vous pouvez bien sûr reporter le schéma.





Fonctionnalités

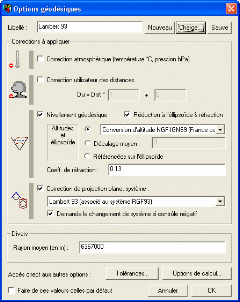

Cochez les corrections à appliquer aux visées : correction en température, corrections géodésiques, correction Lambert, ... Vous pouvez conserver votre définition dans un modèle que vous réutiliserez.

Vous disposez d'un outil de conversion géodésique (Lambert, UTM, ...) qui permet également le téléchargement des feuilles IGN.

Une visée est erronée ? Désactivez la et relancez immédiatement le calcul. Vous pouvez également modifier l'ensemble des données du carnet par simple clic.

Lors de l'édition d'une station (ou d'une référence), vous disposez de la liste des visées aller et retour de la station.


Corrections à appliquer


Désactivation d'une visée


Définition de polygo par 2 clics



Visualisation des points de détail

La formation des cheminements se fait par sélection graphique. Généralement, 2 à 3 stations suffisent par polygonale. Geoset construit dès que vous lui demandez les dernières polygonales automatiquement.

Comme pour les autres éléments gérés, un clic sur un chemin, le met en évidence sur le schéma.

Vous pouvez visualiser les points de détail et les reportez si vous le souhaitez. Bien sûr, dans cette vue, les coordonnées sont réelles et la souris les affiche en permanence.

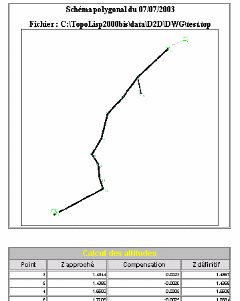

Une fois les calculs corrects, vous pouvez générer le rapport résultat : il peut s'afficher sous Word ou tout autre traitement de texte. Le schéma est intégré au rapport. Vous pouvez aussi choisir d'avoir le rapport sous AutoCAD et ou au format CSV pour l'ouverture dans un tableur.

Toutes les données, ou juste une sélection, peuvent être affichées dans un rapport.


Dans la version autonome, l'ensemble des résultats et rapports peut s'obtenir au format DXF.

Dans la version AutoCAD, AutoCAD LT et IntelliDesk, Geoset est livré avec quelques commandes supplémentaires d'aide au dessin.


Rapport dans un traitement de texte
